Geomagic Design X: van 3D-scan naar parametrisch CAD-model

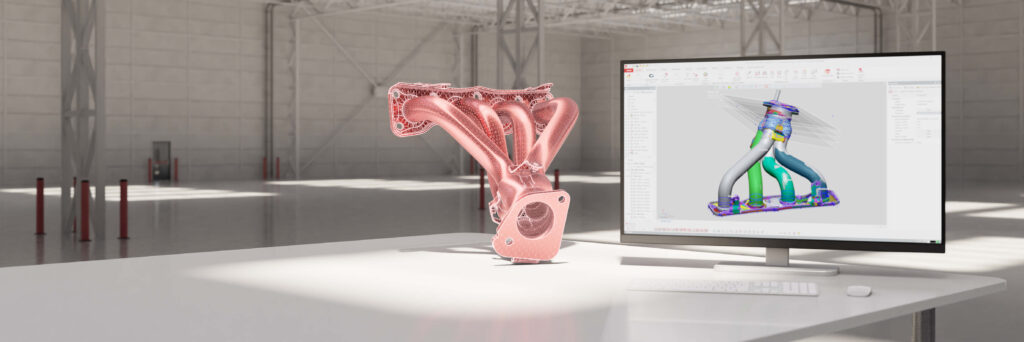

Een onderdeel reproduceren zonder originele ontwerpbestanden? Een bestaand product aanpassen? Of gescande geometrie gebruiken als vertrekpunt voor een nieuw ontwerp? Geomagic Design X combineert de verwerking van 3D-scandata met parametrische CAD-modellering.

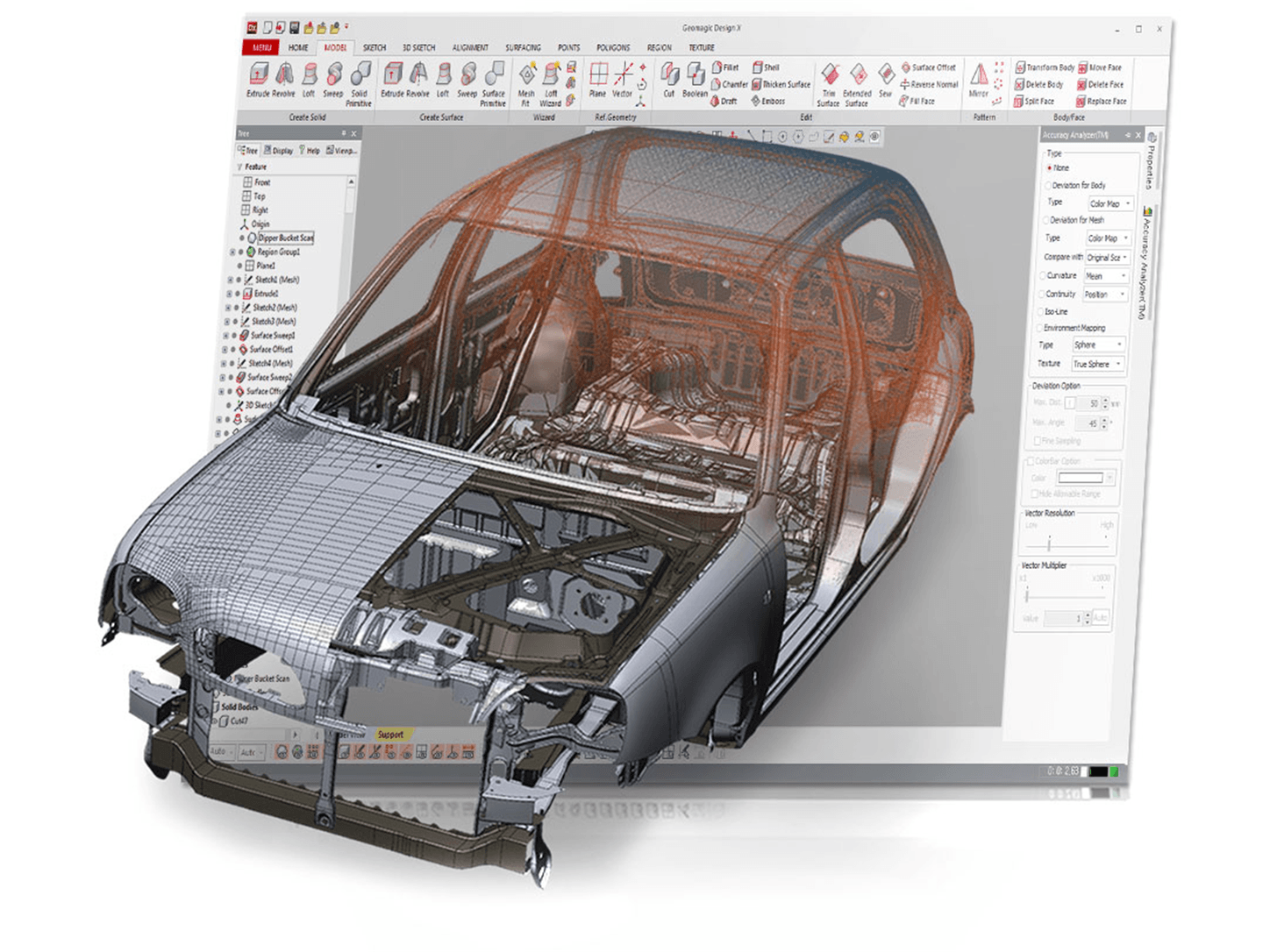

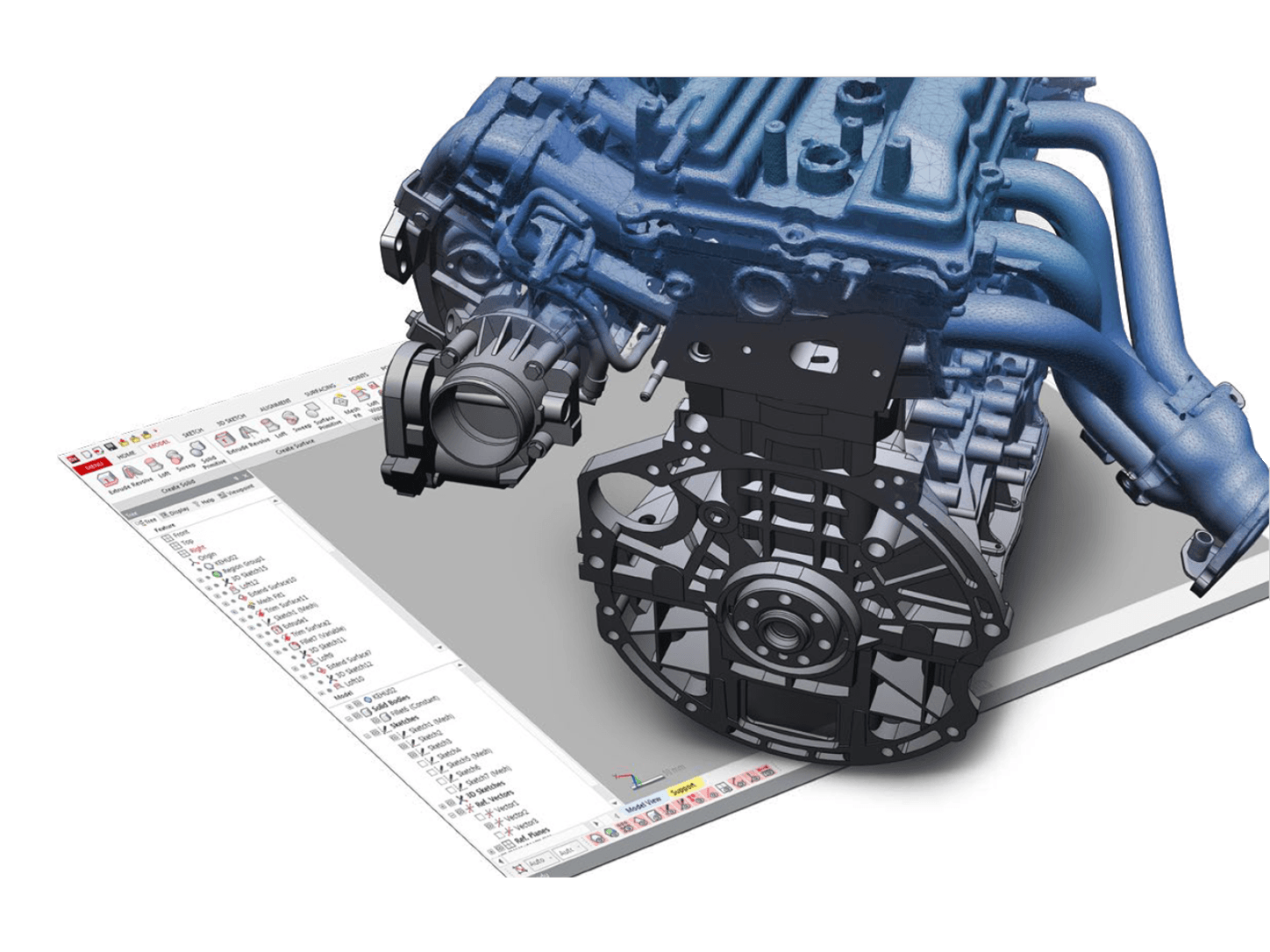

Je bouwt een model op met bewerkbare kenmerken en een ontwerpgeschiedenis. Zo kun je afmetingen, vormen en constructiedetails later gericht aanpassen. De scan vormt daarbij de referentie voor het reconstrueren van de gemeten vorm of het herstellen van de oorspronkelijke ontwerpintentie.

Verder werken in je vertrouwde CAD-omgeving

Met LiveTransfer draag je de modelopbouw en ontwerpgeschiedenis over naar ondersteunde versies van onder meer SOLIDWORKS, Siemens NX, Creo, AutoCAD en Autodesk Inventor. Daardoor kun je het gereconstrueerde onderdeel verder ontwikkelen binnen je bestaande ontwerpworkflow.

LiveTransfer is beschikbaar in alle drie de versies. Daarnaast ondersteunt Design X gangbare uitwisselingsformaten, zoals STEP en IGES.

Drie versies voor verschillende toepassingen

Geomagic Design X Go — een toegankelijke start met reverse engineering

Design X Go biedt de essentiële tools om van scandata naar CAD te gaan. Je kunt puntenwolken en meshes bewerken, scans uitlijnen en modellen opbouwen met basisfuncties voor solid- en oppervlaktemodellering.

Ook automatische oppervlaktegeneratie, afwijkingsanalyse en LiveTransfer behoren tot de mogelijkheden. Zo beschik je over een praktische basis voor het reconstrueren van eenvoudigere onderdelen.

Geschikt voor: gebruikers die starten met reverse engineering of vooral overzichtelijke scan-to-CAD-projecten uitvoeren.

Geomagic Design X Plus — meer mogelijkheden voor complexere onderdelen

Design X Plus bevat alle functies van Go en voegt uitgebreidere tools toe voor solid- en oppervlaktemodellering, 3D-meshschetsen en selectieve oppervlaktegeneratie. Met de uitgebreidere nauwkeurigheidsanalyse controleer je hoe het CAD-model aansluit op de scan.

Plus ondersteunt ook scannerplug-ins en probing. Met ondersteunde apparatuur kun je daardoor rechtstreeks binnen Design X scannen en punten aftasten.

Geschikt voor: engineers die regelmatig complexere onderdelen reconstrueren en hun scanner sterker willen integreren in de ontwerpworkflow.

Geomagic Design X Pro — uitgebreide modellering en automatisering

Design X Pro omvat alle mogelijkheden van Go en Plus, aangevuld met geavanceerde tools voor complexe mechanische, organische en hybride vormen.

Modelleerwizards, automatische schetsfuncties en geavanceerde verwerking van meshes en puntenwolken helpen om arbeidsintensieve stappen te versnellen. Pro biedt daarnaast uitgebreide uitlijnfuncties, Exact Surfacing en tools om CAD-geometrie te corrigeren.

Voor terugkerende taken kun je scan- en batchprocessen automatiseren. Dat maakt Pro bijzonder interessant wanneer je veel vergelijkbare onderdelen verwerkt.

Geschikt voor: specialisten die intensief aan reverse engineering doen en maximale controle en automatisering nodig hebben.

Toepassingen

Geomagic Design X helpt je bij het:

• Opnieuw opbouwen van onderdelen waarvoor CAD-data ontbreekt.
• Aanpassen en verbeteren van bestaande producten.
• Ontwikkelen van nieuwe componenten rond gescande geometrie.
• Digitaliseren van gereedschappen en matrijzen voor verdere engineering.
• Voorbereiden van bewerkbare modellen voor simulatie en productie.

Advies, licentieopties en prijzen

Geomagic Design X Go, Plus en Pro zijn beschikbaar met abonnements- en permanente licentieopties. De passende keuze hangt af van je toepassingen, de gewenste functies en hoe je de software wilt inzetten.

TetraVision helpt je de juiste versie en licentieoptie te kiezen. Neem contact met ons op voor prijsinformatie of vraag een offerte aan voor jouw toepassing.
