QUICKSURFACE: van 3D-scan naar bruikbaar CAD-model

Wil je een onderdeel reproduceren waarvoor geen CAD-bestand bestaat? Een bestaand ontwerp verbeteren? Of een nieuw component ontwikkelen dat precies op een gescand onderdeel aansluit? QUICKSURFACE helpt je om fysieke onderdelen om te zetten naar CAD-modellen voor verdere engineering en productie.

De software is specifiek ontwikkeld voor reverse engineering op basis van 3D-scandata. Je gebruikt de scan als referentie om geometrie opnieuw op te bouwen, met controle over vorm en maatvoering. Zo kun je de gemeten vorm volgen of bewust corrigeren volgens het gewenste ontwerp.

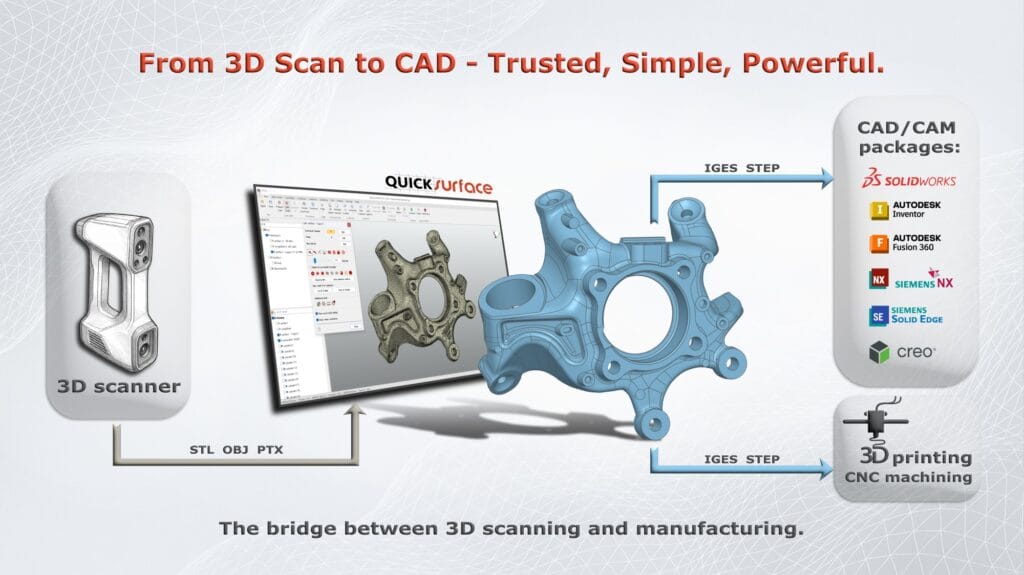

Van scandata naar ontwerp

QUICKSURFACE ondersteunt meshbestanden in STL-, OBJ- en PLY-formaat en sluit daardoor aan op de output van uiteenlopende 3D-scanners. Je bereidt de mesh voor, lijnt het onderdeel uit en gebruikt de scandata als basis voor je reconstructie.

Afhankelijk van de gekozen versie kun je:

• Scandata voorbereiden: meshes vereenvoudigen, gladmaken en herstellen.
• Geometrie reconstrueren: vlakken, cilinders, kegels en bollen uit de scan afleiden.
• Schetsen opbouwen: doorsneden en 2D- of 3D-schetsen gebruiken als basis voor je CAD-model.
• Vrije vormen modelleren: gebogen en organische oppervlakken reconstrueren.
• Afwijkingen controleren: het opgebouwde model vergelijken met de oorspronkelijke scan.

Voor verdere verwerking in andere CAD/CAM-pakketten exporteren Lite en Pro naar STEP en IGES. Pro ondersteunt daarnaast Parasolid. Met de SOLIDWORKS-add-in bouw je je model rechtstreeks in SOLIDWORKS op.

Drie oplossingen voor jouw workflow

QUICKSURFACE Lite — de basis voor scan-to-CAD

QUICKSURFACE Lite is de toegankelijke, zelfstandige oplossing voor wie start met reverse engineering of vooral eenvoudigere reconstructies uitvoert.

Je beschikt over de essentiële tools voor meshbewerking, uitlijning, geometrie-extractie en 2D- en 3D-schetsen. Met extrusies, omwentelingen en handmatige vrije-vormmodellering bouw je geometrie op die je via STEP of IGES verder kunt verwerken in je CAD-pakket.

Geschikt voor: gebruikers die scandata willen voorbereiden en basisgeometrie willen reconstrueren voor verdere CAD-bewerking.

Licentievorm: jaarabonnement.

QUICKSURFACE Pro — uitgebreide reverse engineering

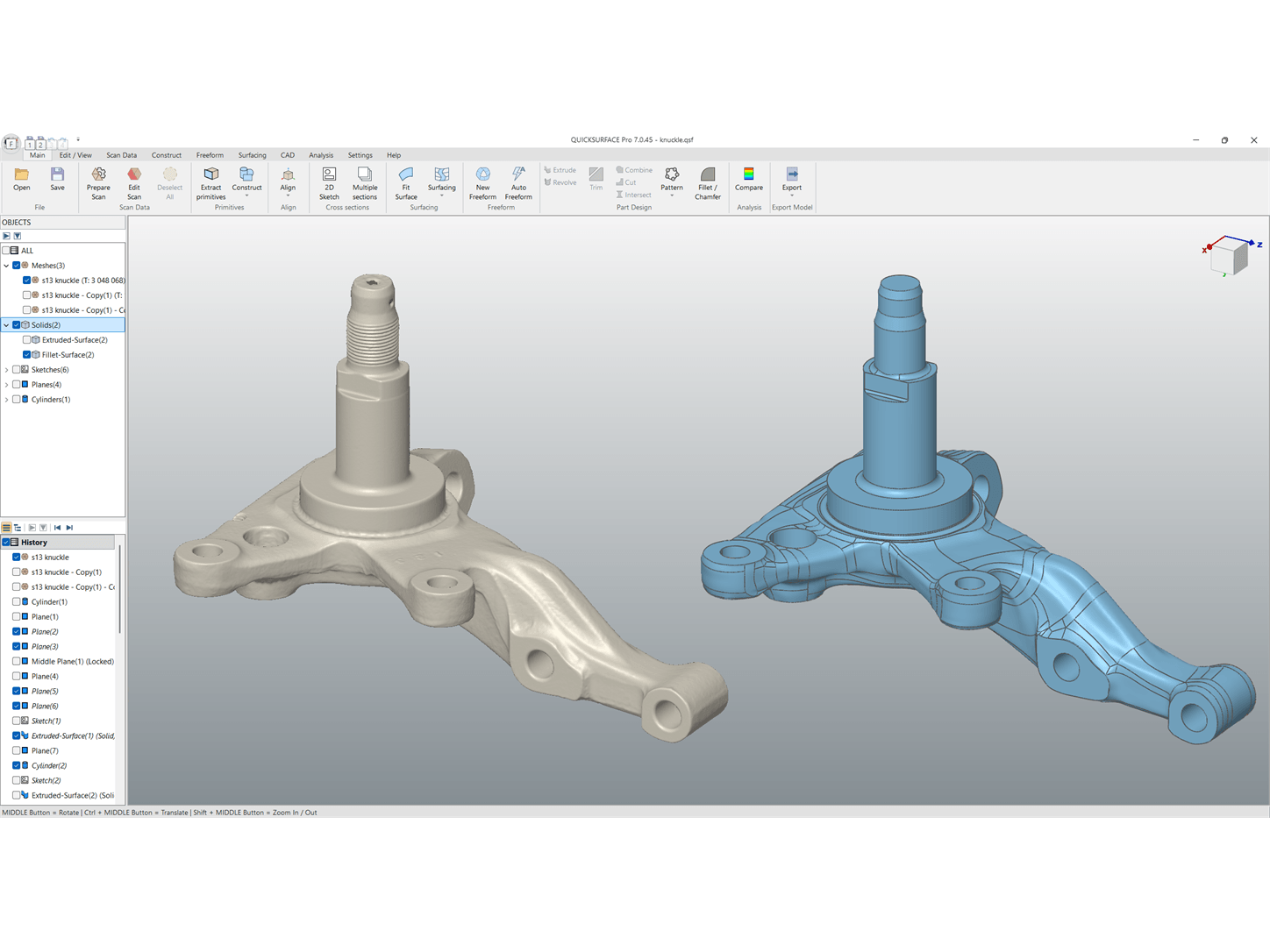

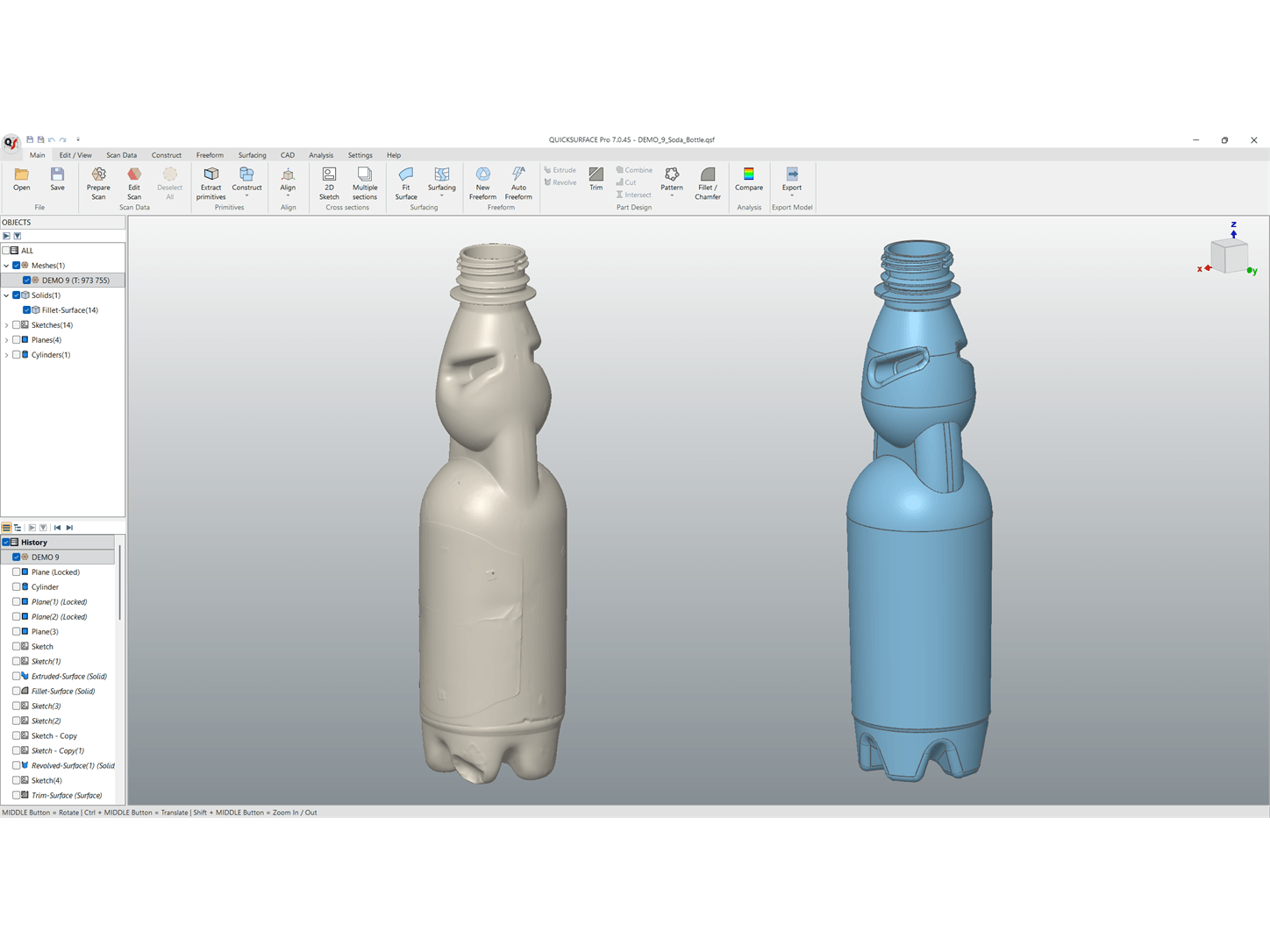

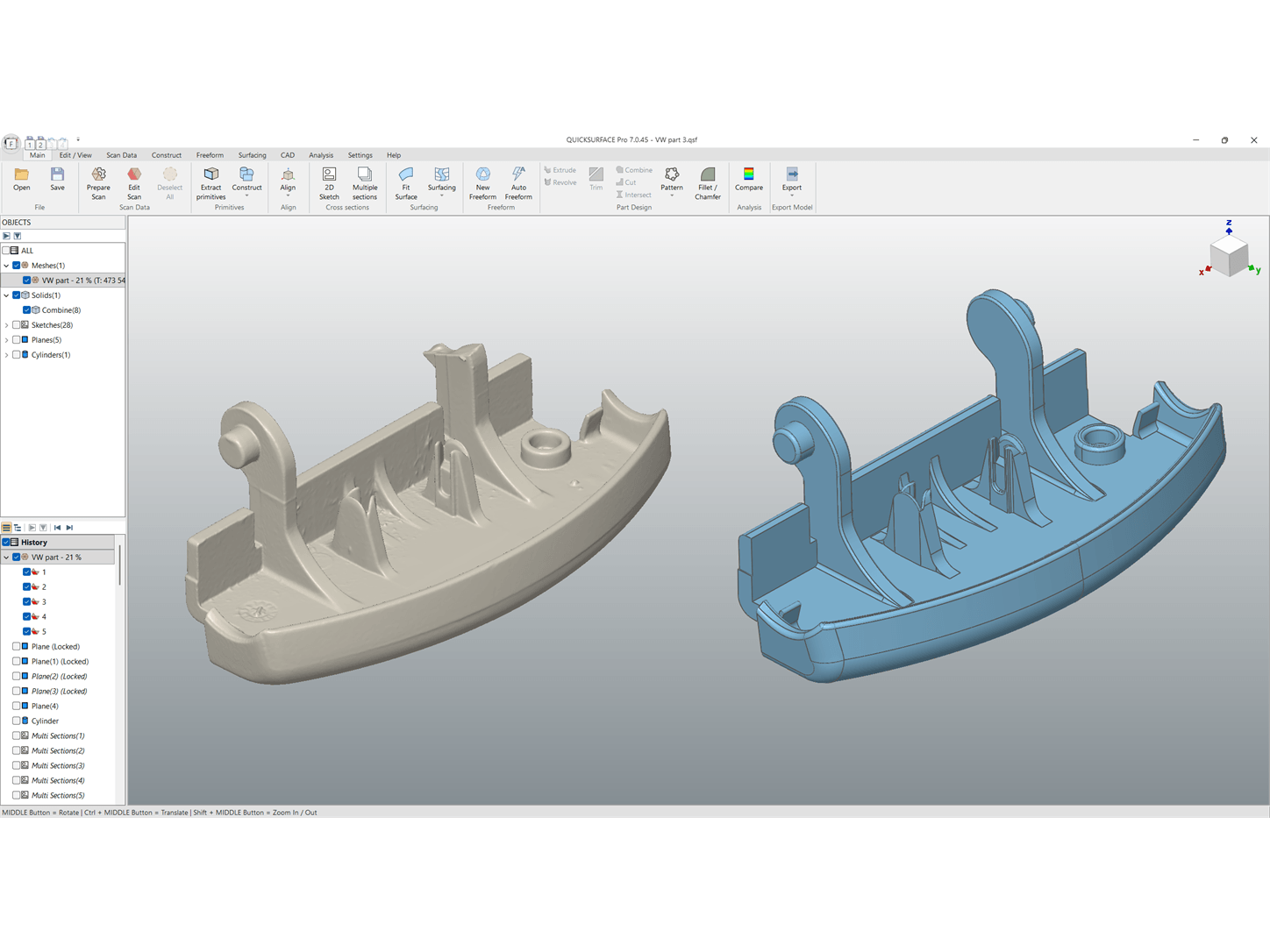

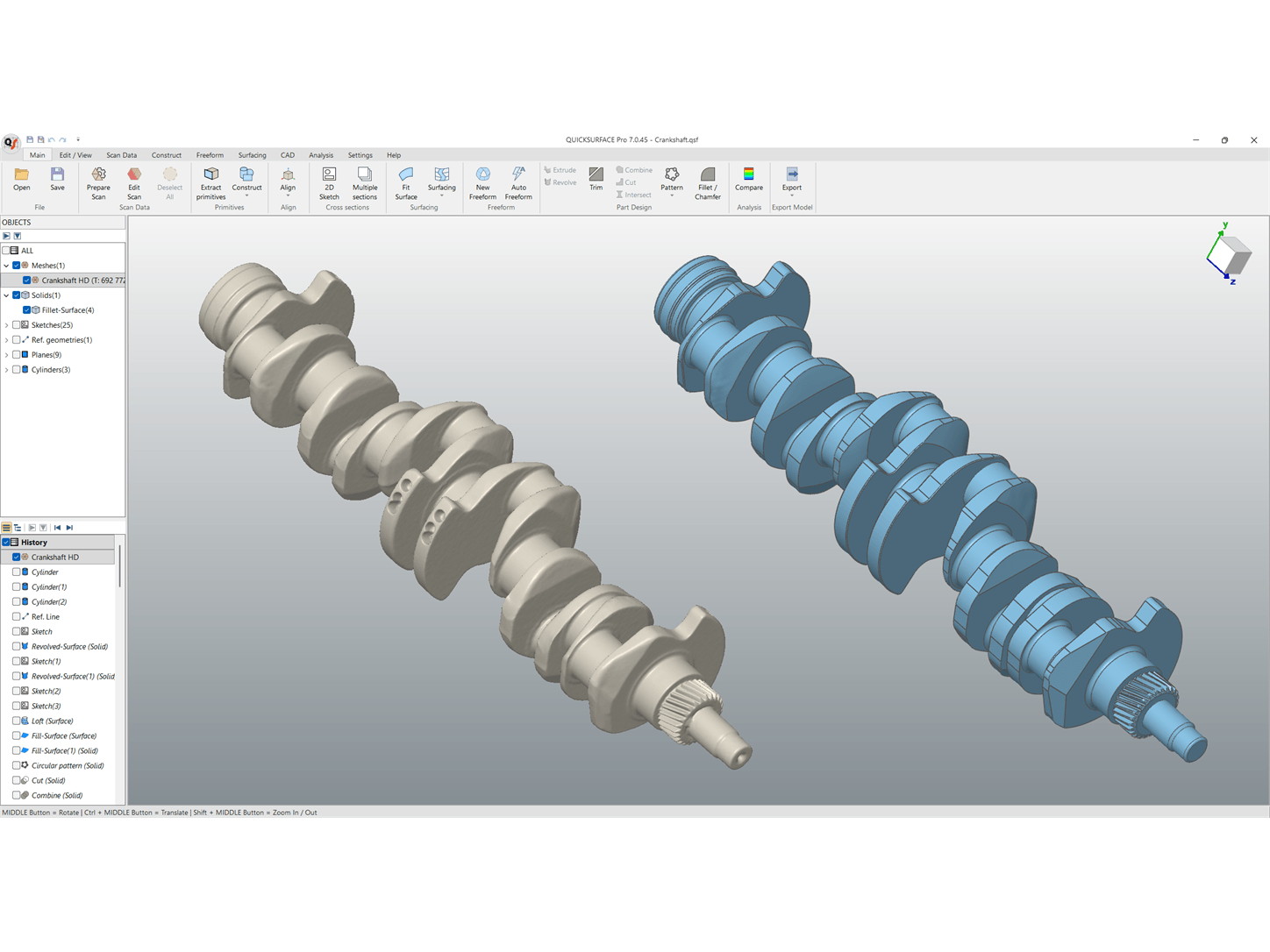

QUICKSURFACE Pro breidt de mogelijkheden van Lite uit voor complexere onderdelen en intensief gebruik. De zelfstandige software combineert parametrische modellering met vrije-vormoppervlakken binnen één workflow.

Naast geavanceerde meshbewerking en uitlijning biedt Pro onder meer lofts, sweeps, booleaanse bewerkingen, afrondingen en patronen. Automatische oppervlaktegeneratie helpt bij het reconstrueren van complexe vrije vormen. Met realtime afwijkingsanalyse controleer je tijdens het modelleren hoe nauwkeurig het resultaat aansluit op de scan.

Geschikt voor: engineers en ontwerpers die mechanische én organische vormen willen reconstrueren en uitgebreide controle over hun CAD-model nodig hebben.

Licentievorm: abonnement of permanente licentie.

QUICKSURFACE for SOLIDWORKS — reverse engineering binnen SOLIDWORKS

Werk je al met SOLIDWORKS? Met deze add-in verwerk je 3D-scandata rechtstreeks in SOLIDWORKS Desktop 3D CAD.

Je importeert grote meshes, extraheert referentiegeometrie en maakt doorsneden en schetsen voor de opbouw van je model. Tools voor vrije-vormoppervlakken en automatische oppervlaktegeneratie ondersteunen de reconstructie van complexere vormen. Een kleurenkaart maakt afwijkingen tussen je CAD-model en de scan zichtbaar.

Geschikt voor: SOLIDWORKS-gebruikers die reverse engineering willen integreren in hun bestaande ontwerpworkflow.

Licentievorm: abonnement of permanente licentie. Een afzonderlijke SOLIDWORKS Desktop 3D CAD-licentie is vereist.

Toepassingen

QUICKSURFACE helpt je bij het:

• Reconstrueren van onderdelen zonder oorspronkelijke CAD-data.
• Aanpassen of verbeteren van bestaande producten.
• Ontwerpen van componenten die op bestaande onderdelen aansluiten.
• Digitaliseren van gereedschappen en matrijzen voor verdere engineering.
• Voorbereiden van CAD-geometrie voor CAD/CAM en productie.

Welke versie past bij jouw toepassing?

De juiste keuze hangt af van de complexiteit van je onderdelen en de CAD-software waarmee je werkt. Neem contact op met TetraVision om jouw toepassing te bespreken en een offerte aan te vragen voor de passende QUICKSURFACE-oplossing.
