Referentiepunten zichtbaar vanuit verschillende scanrichtingen

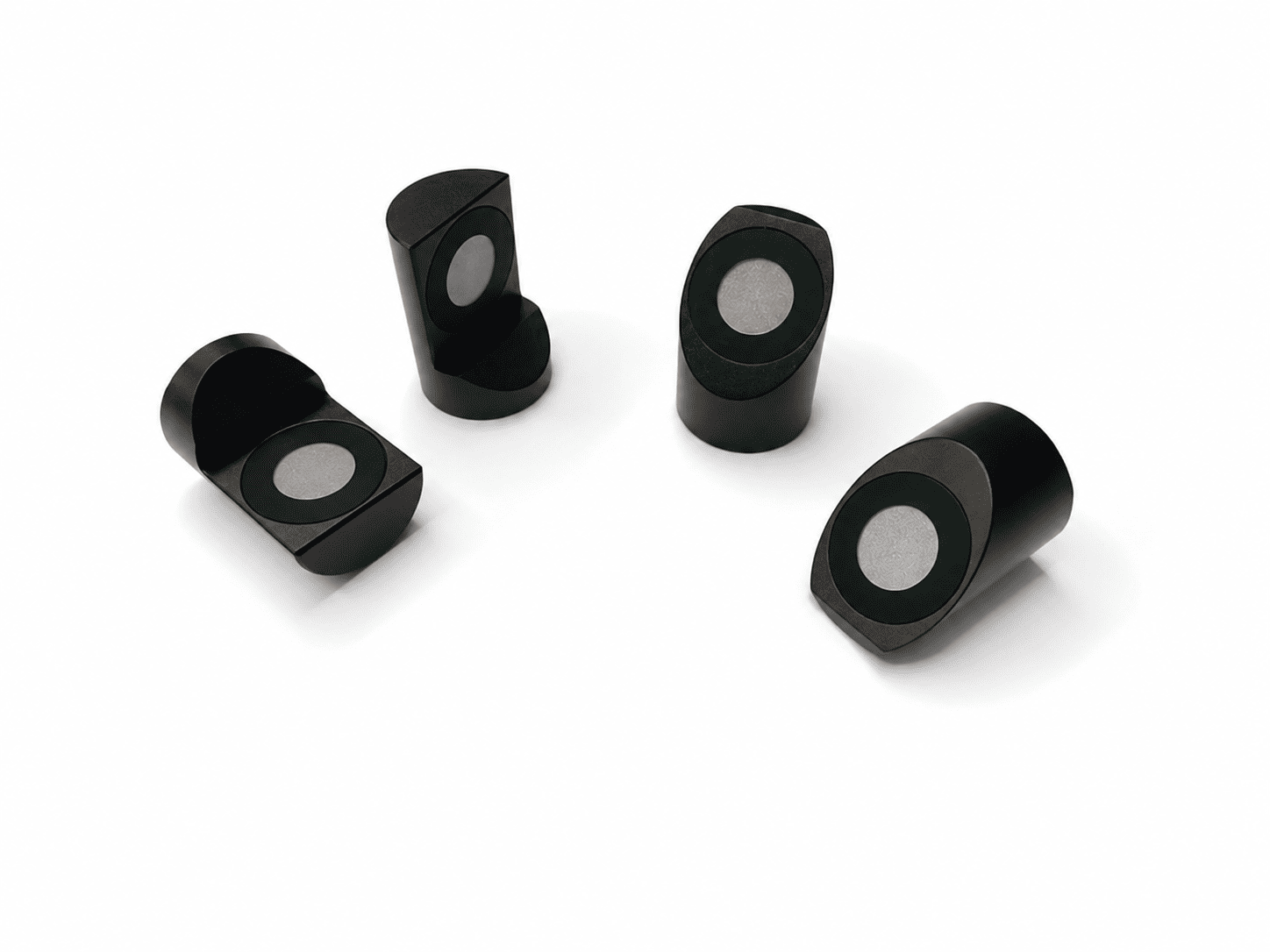

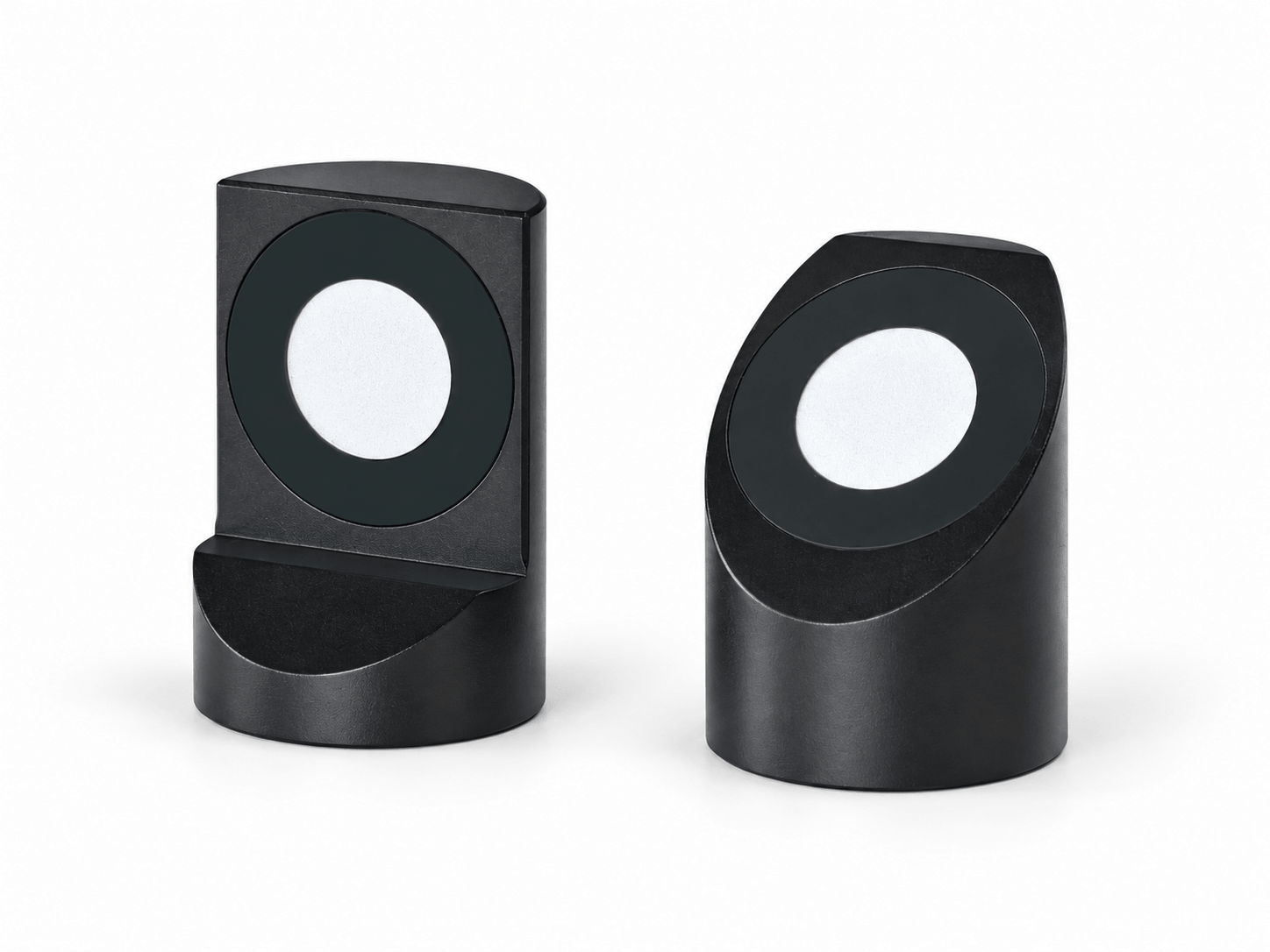

Bij complexe geometrieën zijn vlak aangebrachte markers niet altijd goed zichtbaar. Deze cilindrische magnetische markerhouders plaatsen referentiemarkers onder een hoek van 45° of 90°. Door beide varianten te combineren, creëer je een referentiepatroon dat vanuit verschillende richtingen kan worden waargenomen.

Bijzonder geschikt voor dynamic tracking

Deze houders zijn vooral praktisch bij tracking 3D-scanners met dynamic tracking. Daarbij volgt de tracker referentiepunten op het object om de positie en oriëntatie ervan bij te houden. Dankzij de verschillende hoeken kun je de markers zo plaatsen dat ze goed zichtbaar blijven voor de tracker, terwijl je zelf met de scanner rond of in het object werkt.

Praktijkvoorbeeld: de binnenkant van een bestelwagen scannen

Bij TetraVision gebruiken we deze houders bijvoorbeeld om het interieur van een bestelwagen te scannen. We stellen de tracker buiten de wagen op en bevestigen een aantal cilindrische markerhouders aan de carrosserie, op plaatsen die de tracker goed kan zien. Vervolgens stappen we met de scanner de wagen in om de cabine te scannen.

Zo blijven de referentiepunten aan de buitenzijde zichtbaar voor de tracker, terwijl we binnenin werken.
De tracker compenseert de beweging van bestelwagen voortdurend via dynamic tracking.

Snel te plaatsen en opnieuw te gebruiken

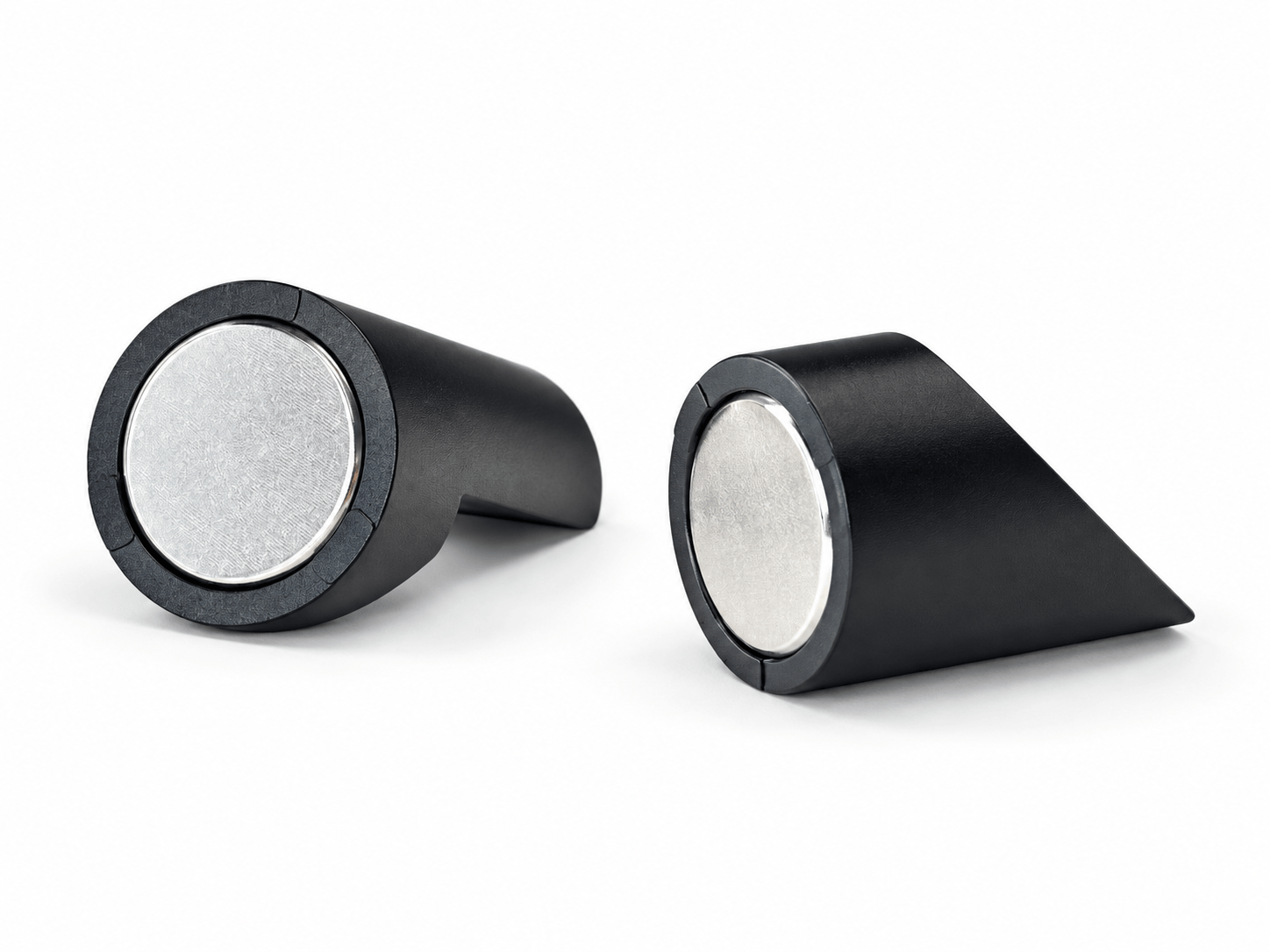

De magnetische bevestiging maakt het eenvoudig om de houders op geschikte metalen oppervlakken te plaatsen, te verplaatsen en opnieuw te gebruiken. Dat is handig bij tijdelijke scanopstellingen en wanneer je de positie van de referentiepunten wilt aanpassen.

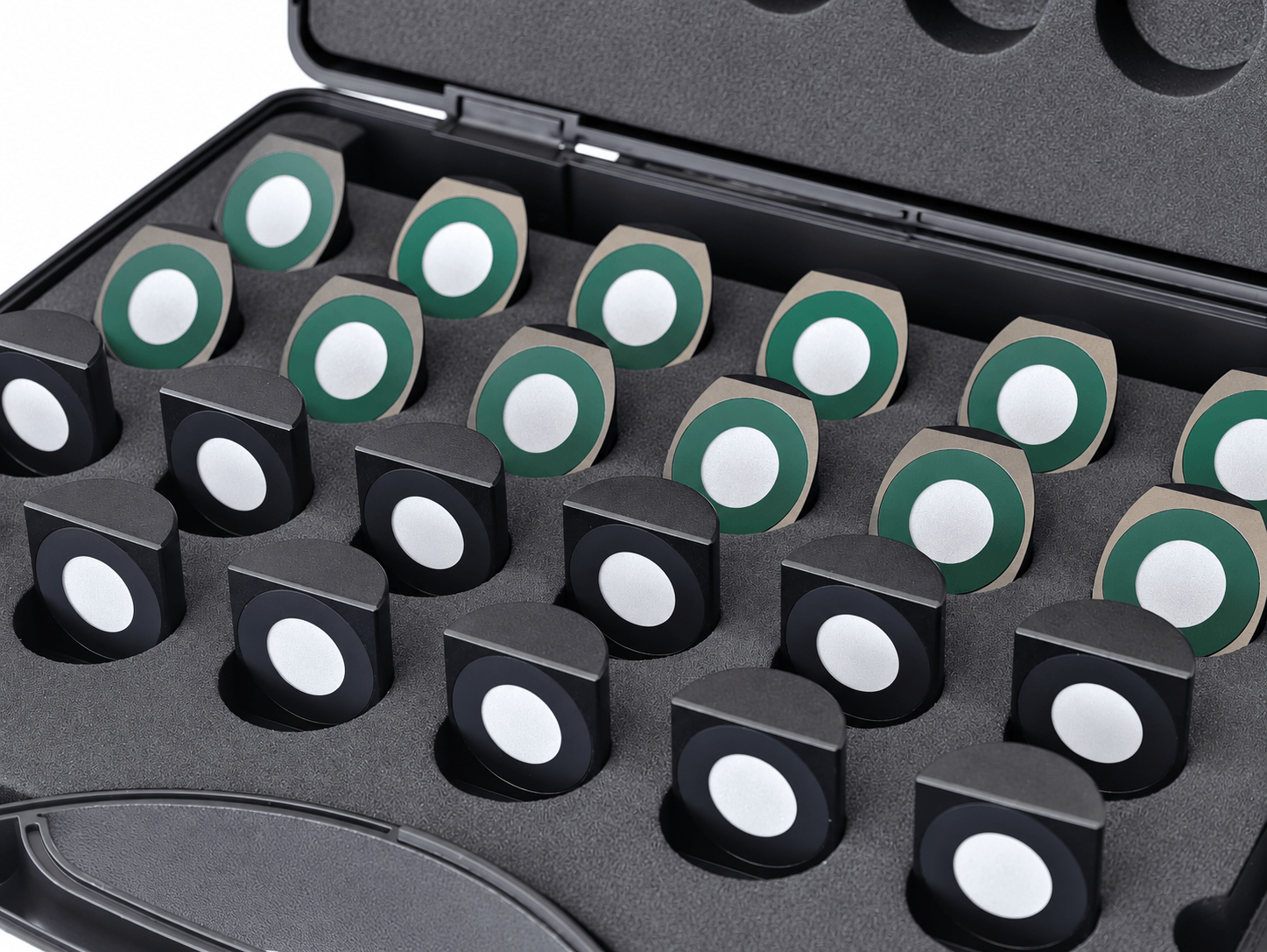

Inhoud van de set

Elke set bevat 24 cilindrische magnetische markerhouders met een diameter van 12 mm:

• 12 houders met een hoek van 45°
• 12 houders met een hoek van 90°
