Een nieuw product lanceren begint vaak met een mijlpaal: de deal is rond, de eerste stukken zijn gepland en de verwachtingen zijn hoog. Maar dan start het echte werk: hoe garanderen we dat het product binnen specificatie is? Hoe zorgen we dat straks elk onderdeel consequent aan de kwaliteitsnormen voldoet? Precies in die cruciale fase ondersteunt Tetravision. Als externe meetkamer verzorgen wij de dimensionele controle en begeleiden we je van eerste ontwerp tot finaal product. Met onze aanpak kom je sneller tot betrouwbare inzichten en een stabiel productieproces.
Overweldigende tekening?
Een technische tekening kan intimiderend zijn: honderden maten, complexe GD&T en talloze referenties. Voor velen roept dat vragen op: beschikken we wel over de juiste meetapparatuur? Is onze nauwkeurigheid voldoende? Hebben we de expertise om alles correct te analyseren? Bij Tetravision zijn we gewend aan dit soort uitdagingen. Dankzij jarenlange ervaring en geavanceerde optische meetsystemen weten we precies hoe we zelfs de meest complexe tekeningen betrouwbaar vertalen naar correcte meetresultaten.
Ons kwaliteitslabel
Meten vraagt vertrouwen. Daarom werkt Tetravision volgens ISO 17025 – de internationale norm voor testlaboratoria. Dit certificaat bevestigt dat onze processen, apparatuur en expertise onafhankelijk zijn getoetst en erkend. Voor jou betekent dit zekerheid: onze meetresultaten zijn niet alleen correct, maar ook betrouwbaar en herleidbaar. Je bouwt beslissingen dus op een stevig fundament, ondersteund door de hoogste kwaliteitsstandaarden. Zo weet je zeker dat je investeringen in ontwikkeling en productie niet op los zand rusten.
De traditionele aanpak

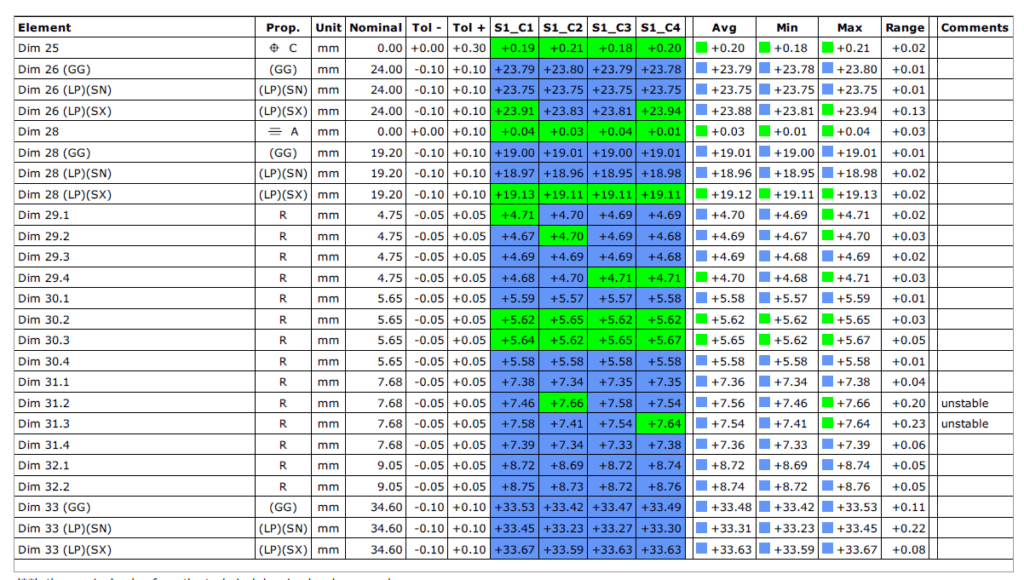

Traditioneel rapporteren betekent vaak: tabellen vol meetwaarden. Hoewel volledig, zijn ze vaak weinig inzichtelijk. Cijfers vertellen wel wat er gemeten is, maar niet waar de afwijking zit of welke impact dit heeft op de functionaliteit. Het vraagt veel interpretatie en laat ruimte voor misverstanden. Daardoor wordt de vertaalslag naar concrete verbeteracties bemoeilijkt. Bij Tetravision geloven we dat meten meer moet opleveren dan getallen alleen. Het moet direct duidelijk maken wat er speelt, zodat je sneller en efficiënter beslissingen kunt nemen.
Onze aanpak

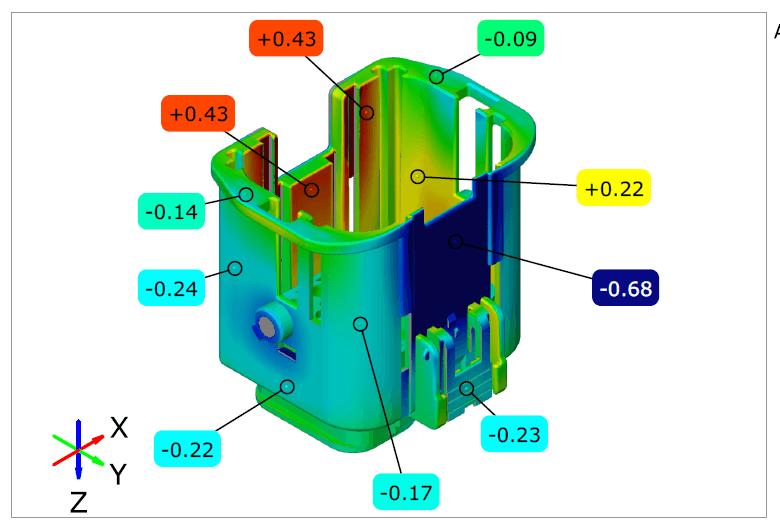

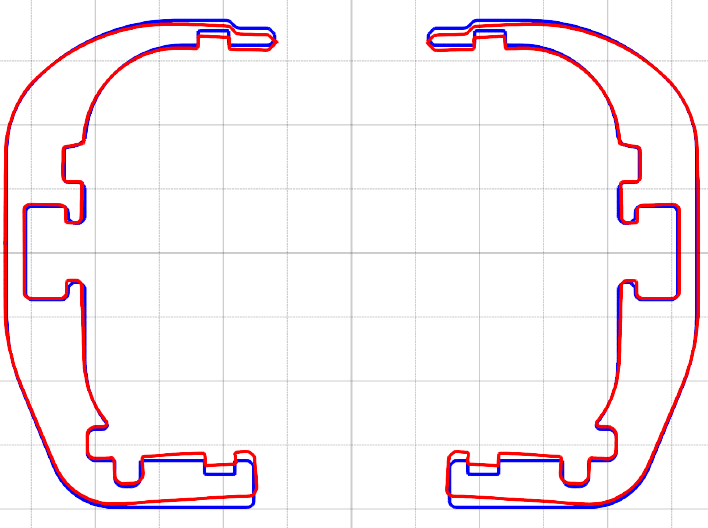

Wij vertalen cijfers naar inzicht. Met kleurenplots en duidelijke visualisaties zie je in één oogopslag waar en hoe groot de afwijkingen zijn ten opzichte van het CAD-model. Geen zoekwerk in tabellen, maar een helder beeld van wat afwijkt en welke impact dat heeft op de functionaliteit. Een vervorming tijdens productie springt meteen in het oog, waardoor de oorzaak sneller gevonden en opgelost wordt. Door complexe data toegankelijk te maken, zorgen we dat technische teams én beslissers op dezelfde golflengte zitten.
Meten? Eenvoudig toch
“Je moet gewoon meten wat er op tekening staat. Er kan maar één uitkomst zijn, toch? Er is maar één waarde de juiste. Meten is een exacte wetenschap.”

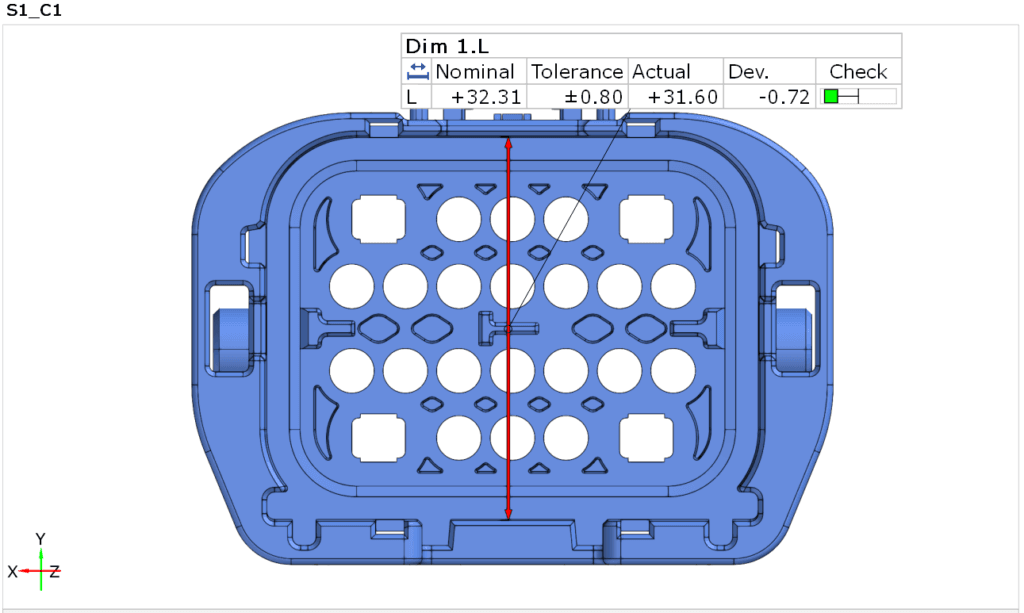

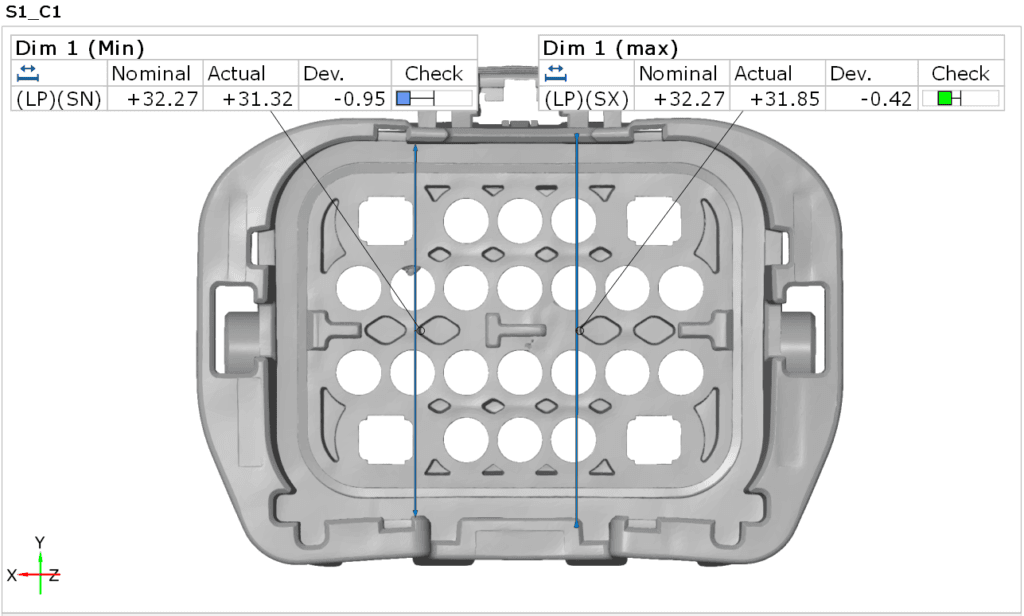

De praktijk is vaak minder eenvoudig en vraagt meer nuance. In dit voorbeeld neem je misschien snel de schuifmaat om de breedte aan de binnenkant te meten. De waarde valt binnen tolerantie, dus op het eerste gezicht lijkt alles in orde. Maar is dat wel zo? Producten vertonen vaak vormfouten en moeten daarnaast functioneel passen. Misschien moet een ander onderdeel erin schuiven. In dat geval is de minimale opening over de volledige lengte cruciaal. Is die niet groot genoeg, dan past het onderdeel niet. Anderzijds kan een te grote opening leiden tot een ongewenste spleet. Het loont dus om ook te controleren waar de grootste opening zich bevindt.
Dit toont aan dat één meting zelden het hele verhaal vertelt. Het begint bij een correcte tekening, maar bij Tetravision gaan we verder. We leveren volledige en duidelijke informatie en maken afwijkingen visueel inzichtelijk. Zo zie je in één oogopslag niet alleen of iets ‘binnen tolerantie’ valt, maar vooral of het product écht functioneel bruikbaar is in jouw toepassing.
Robuuste template
Bij Tetravision ontwikkelen we ‘robuuste’ ZEISS inspect templates. Producten wijken in de praktijk altijd af van hun ideale CAD-model. Met robuuste templates zorgen we ervoor dat geometrische elementen altijd correct bepaald worden, ongeacht de afwijkingen. Zo verkrijg je consistente en betrouwbare meetresultaten, ook bij complexe of vervormde producten. Bovendien combineren we automatisering met een zorgvuldige eindcontrole door onze experts. Dat geeft jou zekerheid dat je meetdata correct én herhaalbaar is.
GD&T visualiseren

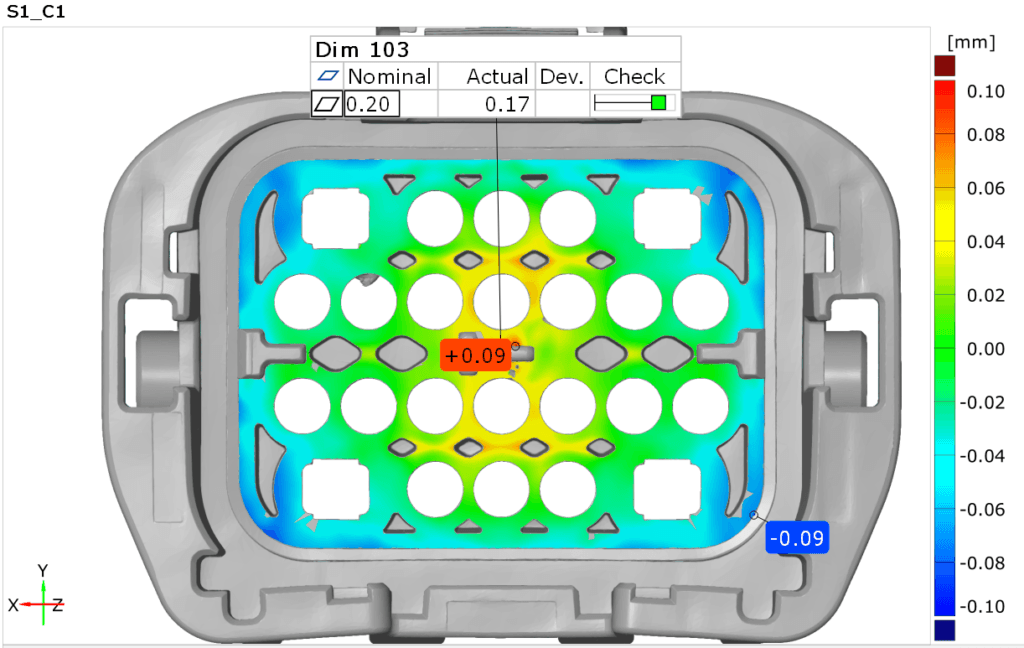

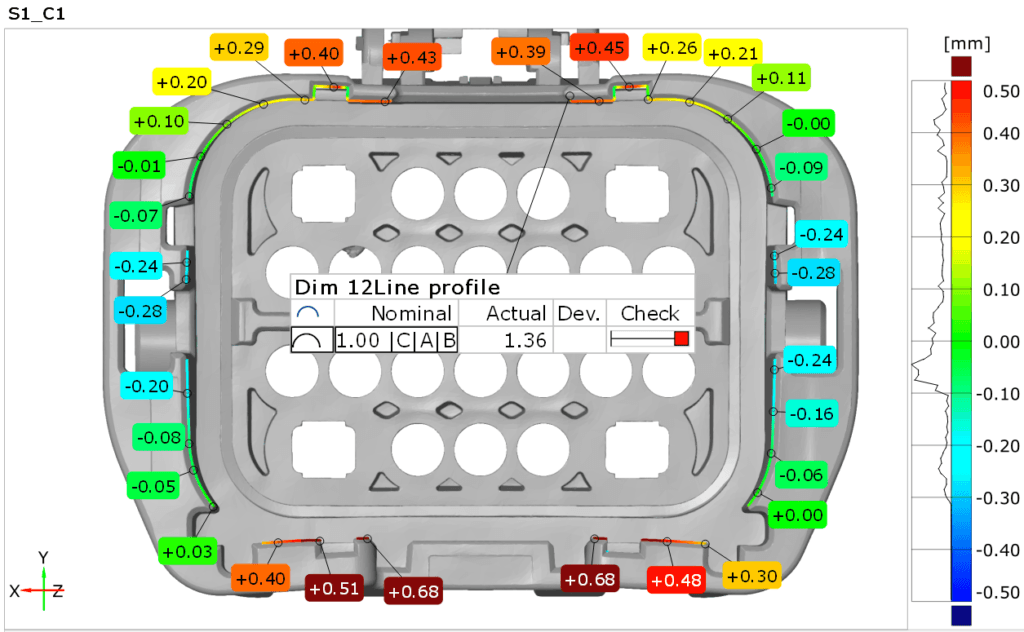

Een losse meetwaarde zegt vaak weinig, zeker bij vlakheden, surface profiles of posities van gaten. Daarom visualiseren wij GD&T zo veel mogelijk. Met kleurplots en duidelijke annotaties zie je meteen:
✔️ Waar de afwijkingen zitten
✔️ Hoe groot ze zijn
✔️ Wat de impact is op functionaliteit
Zo wordt complexe data toegankelijk en bruikbaar. Onze klanten ervaren dit als een directe versneller voor hun verbeteracties: van onduidelijke tabellen naar duidelijke inzichten die leiden tot betere beslissingen.
Steel safe matrijzen aanpassen

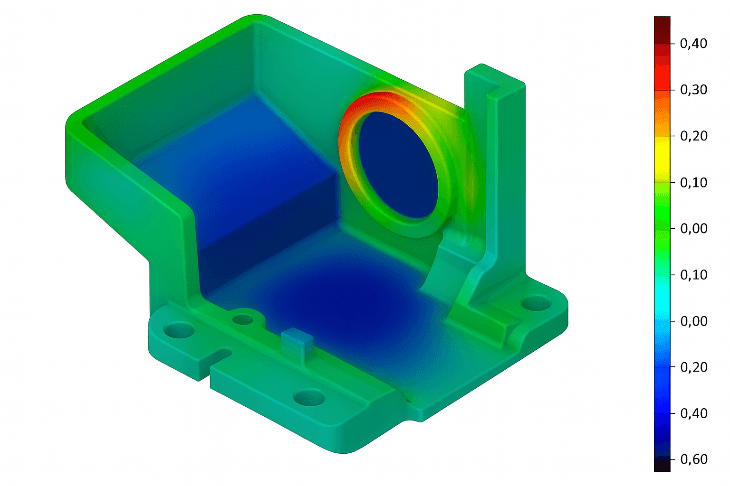

Wanneer een product nog steel safe gehouden wordt, komt het moment dat er gericht aangepast moet worden. Dankzij slimme scans en kleurenplots gebeurt dit vandaag veel doelgerichter. CAD en scan worden gecombineerd, waardoor afwijkingen visueel zichtbaar worden. Het trimmen van surfaces verloopt daardoor sneller, nauwkeuriger en met minder risico’s. Het resultaat: minder giswerk, meer zekerheid en een aanzienlijke besparing in tijd en kosten.
Van je eerste product tot je finaal product

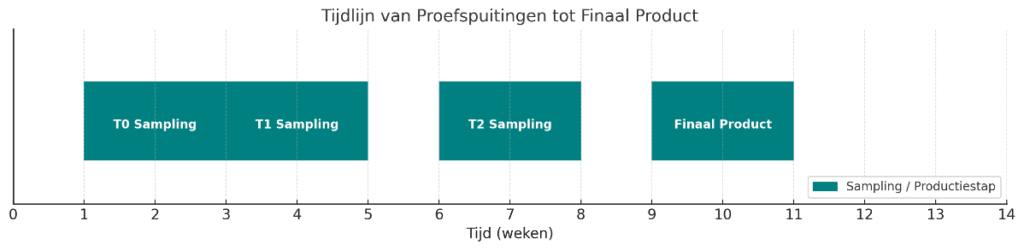

In spuitgieten verwijst FOT (First Out of Tool) naar het allereerste onderdeel uit een nieuwe matrijs – een cruciale mijlpaal. De FOT maakt eerste assemblage-, functionele- en visuele tests mogelijk. Het geeft inzicht in de kwaliteit en toont waar optimalisaties of correcties nodig zijn voordat serieproductie start. Zo vormt het een essentiële stap richting een robuust en marktwaardig eindproduct. Tetravision ondersteunt je bij elke stap: van FOT tot finaal product.
Trends en series

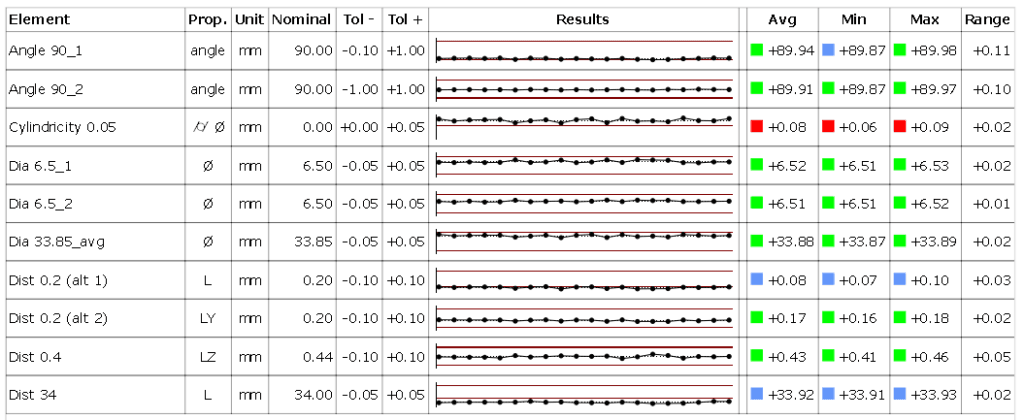

Meten stopt niet bij één product. Bij Tetravision voeren we ook uitgebreide serie-analyses uit – van tientallen tot honderden stuks. Zo brengen we variatie in het productieproces in kaart. Consistente scans en statistische analyses (zoals Cp en Cpk) geven inzicht in trends en processtabiliteit. Hierdoor weet je of je proces niet alleen vandaag, maar ook morgen en volgende maand betrouwbare producten oplevert. Metrologie wordt zo meer dan productcontrole: het wordt procesbeheersing. Daarmee til je de kwaliteit van je productie naar een hoger niveau.
